當前位置：首頁 >> 厚度測量 >> 庫倫鍍層測厚儀 >>德國EPK(ElektroPhysik)庫侖鍍層測厚儀GALVANOTEST2000/3000
庫侖鍍層測厚儀

庫侖鍍層測厚儀

幾乎適用于任何鍍層，即使是線纜，小工件都可以方便測量

遵循標準:
DIN EN ISO 2177
簡介:
德國ElektroPhysik(簡稱EPK)公司是一家專門生產測厚儀的專業公司，自1954年以來一直致力于測厚類產品的開發和研究工作，是世界上最早生產測厚類產品的知名公司之一。半個多世紀以來，EPK公司作為測厚領域的領軍公司，在這個領域取得很高的聲譽，有著不可替代的地位。EPK產品包括：MikroTest麥考特系列機械型涂鍍層測厚儀，MiniTest 70系列口袋式便攜式涂鍍層測厚儀，MiniTest 700系列創新型SIDSP涂鍍層測厚儀，MiniTest 2500-4500,MiniTest 600系列電子型涂鍍層測厚儀,QUINTSONIC7超聲波涂層測厚儀，GALVANOTEST庫侖鍍層測厚儀，MiniTest 7200/7400 FH壁厚測厚儀，MiniTest 400系列超聲波測厚儀，StratoTest 4100路面測厚儀，StratoTest 4100 C爐壁測厚儀，PoroTest 7涂層針孔檢測儀等。

庫侖鍍層測厚儀產品介紹

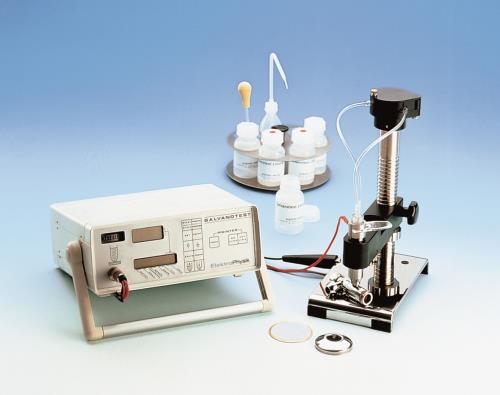

德國EPK公司GALVANOTEST庫侖鍍層測厚儀

GALVANOTEST庫侖鍍層測厚儀的介紹：

  1. 可測實際應用的所有鍍層

  2. 利用庫侖電量分析原理，測量鍍層、多層鍍層

  3. 符合國際標準：DIN EN ISO 2177

測量原理:
根據法拉第定律的原理，GalvanoTest對樣品特定區域進行電解溶解。電解池裝滿用于選定鍍層/基體組合的特殊電解液。電解池放在測量樣品上。在電解池和測試樣品之間插入密封墊防止液體流出并同時確定除鍍面積，例如1m㎡。儀器準備使用并連接主機。現在，通過電解液利用電化學反應溶解指定的涂層區域。一旦溶解完成，特定的電位變化自動停止去鍍過程并在顯示屏上以μm或者mils

應用:
庫侖或陽極去鍍方法用于測量幾乎所有基體上的電鍍涂層厚度，如鋼鐵，有色金屬或絕緣材料基體。典型應用包括鐵上鍍鎳，鐵上鍍鋅，銅上鍍錫，銅上鍍銀或樹脂鍍銅。

庫倫探頭：

三種不同尺寸的測量面積可供選擇。此外，電解杯還允許有不同的測量面積。



測量面積:

B:

4mm2(直徑2.26mm)


C:

1mm2(直徑1.13mm)


D:

0.25mm2(直徑0.56mm)


K:

電解杯(為測量小部件和導線用)




溶解速度:   0.3到40mm／分鐘

小面積上定位電解池的定心器

典型測量：測量PCB上金鍍層

附錄：電解液


鍍層                        底材
AgAuCdCrCuMsNi化學鎳PbPb/SnSnSn/ZnZn



銀金鎘鉻銅黃銅鎳鉛鉛/錫錫錫/鋅鋅
非金屬E4
E5E11E4E4E14E17E15E4E7E7E6*


18












8
8





**

銀Ag







E15






















8









鋁AlE4
E5E11E4E4E14E17E15E4E11
E6

8


8
8
8
8
8

8
8
8
8


8

青銅E8








E7



8



















8





鎘Cd









E7
























8





銅CuE8
E5E7

E14
E15E4E9E7E6


ST18
ST
ST





ST



8
5ST8
ST

鋼鐵E4
E5E11E4E4E14E17E15E4E7E7E20


ST88
ST
ST
ST



ST

8
8

ST8
ST

黃銅MsE8
E5E7E12
E14
E15E4E9E7E6


ST18
ST
ST8




ST

8
8
5ST85ST

鎳NiE8
E5E11E4E4

E15
E7
E6

8
188

ST8
8





8


8


8

硅Si





E14



















8














鋅Zn



E12

















2ST

















柯伐合金



E4


E15













8







8









鎳-銀Ni-AgE8

E7





E7



8



















8





鑄鋅Zn



E12

















8


















圖5 電解液(E)和鍍層厚度標準(ST)選擇

*電解液參考號碼

**說明：

庫侖鍍層測厚儀技術參數

庫侖鍍層測厚儀GALVANOTEST 可以測量

2000

3000

可以測量70種以上鍍層/基體組合

ü

ü

可以測量平面、曲面上的鍍層

ü

ü

可以測量小零件、導線、線狀零件

ü

ü

預置10種金屬的測量參數：Cr鉻、Ni鎳、Cu銅、黃銅、Zn鋅、Ag銀、Sn 錫、Pb鉛、Cd鎘、Au金（需提供樣品確定）



預置9種金屬的測量參數：Cr鉻、Ni鎳、Cu銅、黃銅、Zn鋅、Ag銀、Sn 錫、Pb鉛、Cd鎘。



用戶可另設置8種金屬的測量參數



用戶可另設置1種金屬的測量參數



庫侖鍍層測厚儀測量機構：



帶循環泵



帶氣泵



庫侖鍍層測厚儀測量面積：



密封墊 8 mm2

ü


密封墊 4 mm2

ü

ü

密封片 1 mm2

ü

ü

密封片 0.25 mm2（涂鍍層面積幾乎小得看不見）


ü

電解杯 0.25-16 mm2 （可選件）


ü

庫侖鍍層測厚儀測量參數最優化調整：



除鍍速度0.3-40 μm/分鐘可調

ü

ü

根據金屬和測量表面可直接調整系數

ü

ü

可用厚度標準樣板校準

ü

ü

可調整終點電壓，以抗干擾，適應鍍層/基體之間的合金

ü

ü

GALVANOTEST的數據存儲



可存儲不同金屬測量參數的數目

10

18

可存儲的讀數和統計值

2000

2000

儀器斷電后可保持所有校準值、讀數、統計值。



庫侖鍍層測厚儀統計計算：



顯示6種統計值：均值、標準偏差、變異系數、最大、最小值、讀數個數

ü

ü

立即或稍后顯示統計值

ü

ü

立即或稍后打印讀數和統計值


ü

顯示、打印年、月、日、時、分


ü

用于外設的計算機接口：



MINIPRINT   微型打印機接口

ü

ü

RS-232，PC計算機接口

ü

ü

連接x-t計錄儀模擬電壓輸出接口

ü

ü

電解液飽和報警指示



測量的不確定性：



5%，在8mm2面積下，經校準

ü

ü

庫侖鍍層測厚儀電源：



110/220V，50/60HZ，10W

ü

ü

測量范圍：



最大測量范圍：0.05-75μm

ü

ü




庫侖鍍層測厚儀標準配置

GalvanoTest 主機， 連接 MiniPrint 數據打印機或 PC 的接口， 連接 Y-T 記錄儀的數據端， 標準測量支架帶循環泵，含 1 型內電解池， 主機和測量支架連接線纜， 2 個密封墊 B（4 m ㎡）， 20 片封貼片 C（1 m ㎡）和 2 個密封封貼片的 直徑 1.5mm 密封墊20 片封貼片 D（0.25 m ㎡）， 客戶自選 5 瓶電解液，各 100ml， 移液器， 廢液瓶， 噴霧瓶， 橡皮鉛筆， 吸水紙， 操作手冊

庫侖鍍層測厚儀可選配件

精密支架，電位差軟件，小樣品支架，陰極導線及電解杯，電解液
