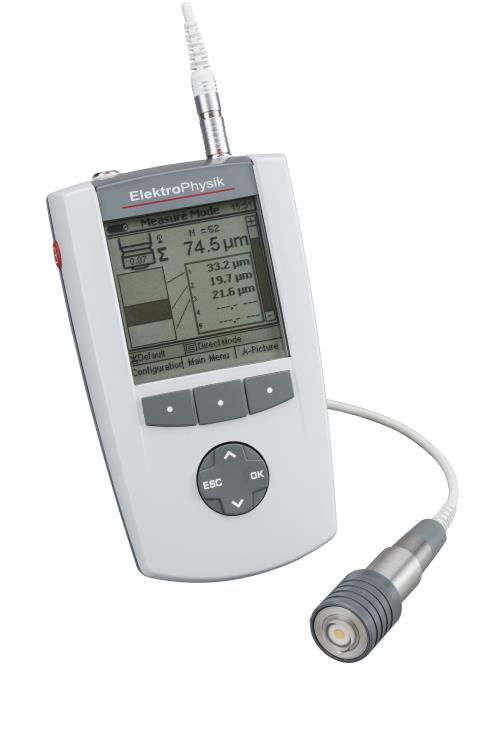

超聲波涂層測厚儀產品介紹
?適用于塑料，金屬，木頭，陶瓷， 玻璃基體上油漆，瓷釉和塑料覆層
?從10 μm厚度擴展測量范圍可達 7mm
?一次可以測量5層覆層厚度
?也適用 GRP 和 CRP
?可透過涂層測量薄的基材厚度
?可以顯示A型掃描圖像
超聲波涂層測厚儀QuintSonic 7應用：
此項創新技術是通過A型掃描圖像功能。不用將儀器連接到電腦就可以直接顯示圖表信息。從而最大程度的實現了在任何情況下測量的可靠性，使QuintSonic 7成為最理想的現場、實驗室或者車間測量的工具。QuintSonic 7在汽車制造業、手工業等需要高精度測量的所有行業中有廣泛應用。
超聲波涂層測厚儀QuintSonic 7原理
工作原理是基于超聲波反射, Quint Sonic 7智能探頭發出的超聲波脈沖進入覆層后，脈沖傳輸?shù)礁矊咏Y(jié)合面或與底材臨界面時, 一部分脈沖被反射回來. 這些反射的超聲波脈沖被傳感器接收，通過聲波在介質中傳輸?shù)乃俣扔?jì)算出覆層的厚度。QuintSonic 7的突出功能: 儀器所采用的最先進的傳感技術和創新的軟件實現了在應用時高精度測量，在此之前是無法實現的。
超聲波涂層測厚儀QuintSonic 7軟件
QSoft 軟件可以顯示測量時A型掃描圖像，這樣可得到更加準確的數據。參數設置用于定義測量范圍，抗干擾，回波診斷和預估截止帶范圍。 通過設置的截止帶可以將雜波排除掉，例如由基材GRP 或CRP 纖維造成的雜波。
3層覆層脈沖圖像
超聲波涂層測厚儀技術參數
測量范圍 | 300 μm, 700 μm, 1,5 mm, 3,1 mm, 5,9 mm(2375 m/s 聲速在所有層) |
最小層厚: | 大約10μm (根據聲波在覆層的速度) |
測量面積 : | 11 mm |
分辨率: | 0,1 μm |
精度: | ± (1 μm + 1%讀數) |
數據記憶組 | 500 (最多） |
存儲數據量 | 250,000 |
統計值 (每個批組): | 讀值個數, 最小值, 最大值, 平均值, 標準方差，,變異系數, 組統計值 (標準設置 / 自由配置), 過程能力指數Cp 和 Cpk, 直方圖, 趨勢圖 |
極限值監控: | 聲音，視覺報警提示超過極限值 |
測量單位: | 洀, mm, mils, inch |
操作溫度 | +5...+50°C |
存放溫度 | -10...+50°C |
數據接口: | IrDA1.0紅外接口，可選 USB 和 RS232 適配器 |
電源 | 4 x AA (LR06) 電池, 或可選外接電源 (90 - 240 V~ / 48 - 62 Hz) |
規范和標準: | DIN EN ISO 2808:2007, ASTM D6132 – 08,SSPC-PA 9 |
顯示: | 160 x 160 像素 LCD, 背光 |
尺寸: | 153 mm x 89 mm x 32 mm (主機); 24 mm x 100 mm (探頭) |
重量: | 310 g (包含電池), 80 g (探頭) |
